一、XRF看到的，其实只是一个小点

很多人以为XRF检测的是“整块材料”，其实不然。X射线照射的区域——我们称之为“焦斑”，直径通常只有0.1~3毫米，而荧光信号的穿透深度也只有几十微米。

也就是说，仪器看到的只是一个局部、表层的小范围信号。如果样品在这个范围内成分不均，结果自然也会偏。

二、为什么均匀性这么重要？

在谱睿的FP算法模型中，有一个默认假设：“样品是均匀的。” 一旦这个假设不成立，吸收效应与增强效应的计算都会失真。

再精密的仪器、再先进的算法，也无法弥补物理事实。典型表现包括：

• 同一样品，不同测点差别明显；

• 每次测都不一样；

• 平均值看似正确，但重复性极差。

三、不均匀样品的常见场景

四、如何判断样品是否“均匀”

我们通常会这样做

多点测量取平均：若标准差明显高于仪器重复性 → 样品不均。

大光斑扫描：用更大焦斑，获得代表性平均信号。

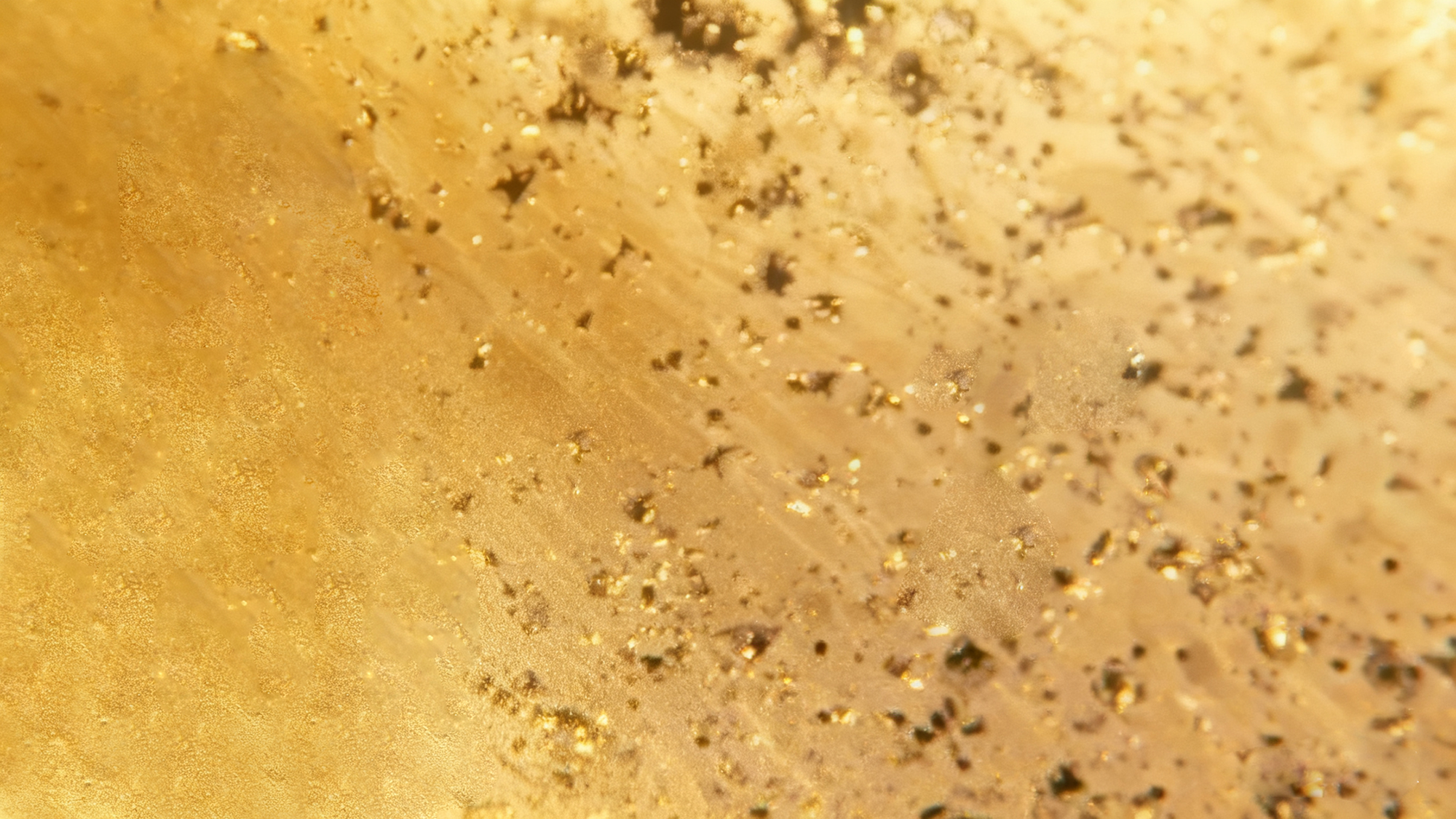

显微观察：判断是否存在颗粒、焊点、氧化层。

必要时抛光或取屑：对比表层与内部成分差异。

五、如何避免不均匀带来的误差

制样阶段：

- 合金样品：建议重熔或抛光后测。

- 粉末样品：研磨、混匀、压片。

- 溶液样品：过滤、搅拌、避免沉淀。

 测量阶段：

- 用摄像头定位测点。

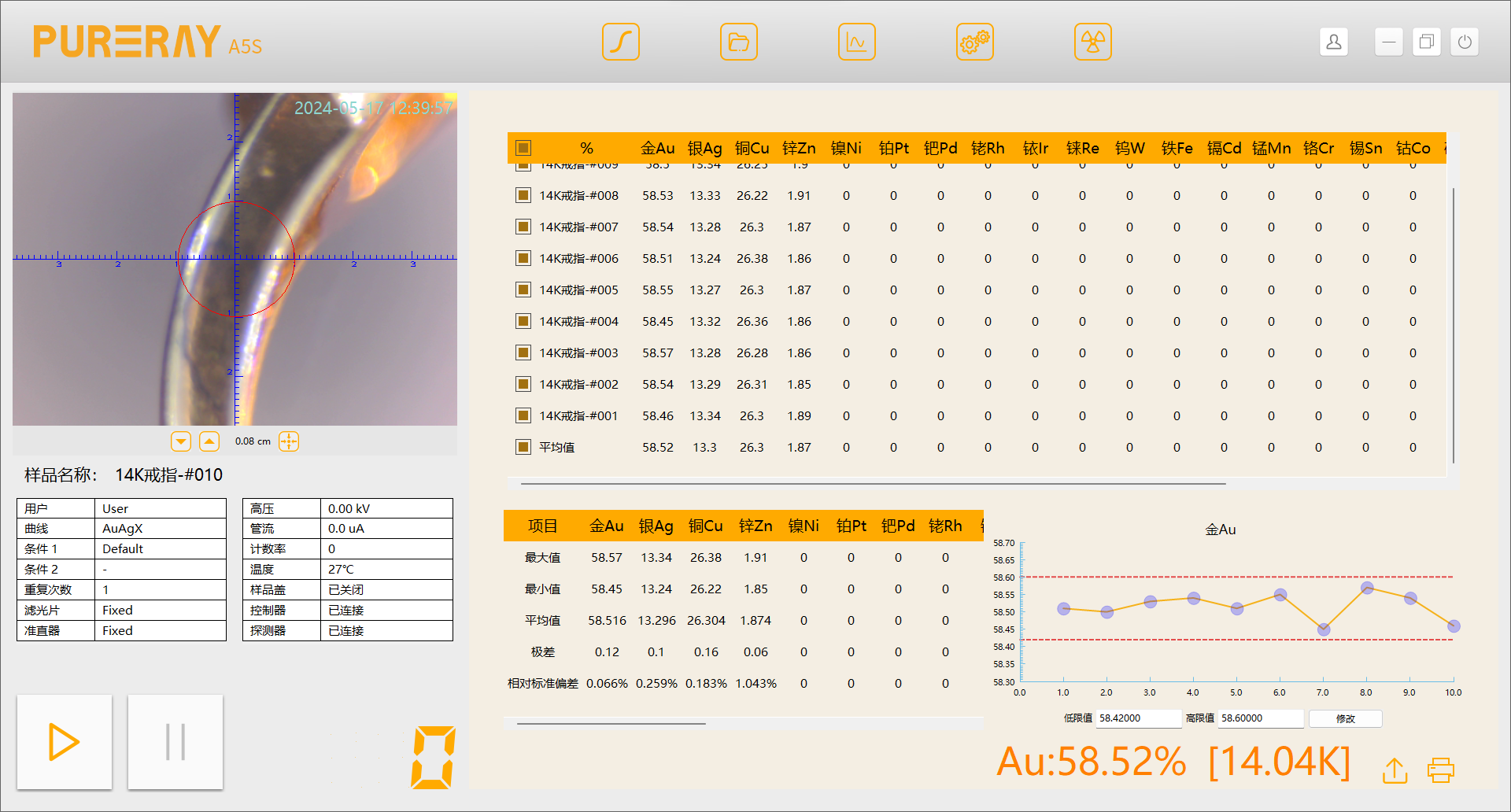

- 多点测、取平均。谱睿的真FP算法软件支持多点检测，并自动计算平均值和RSD。

- 对不均匀样品，建议大光斑或面扫模式。

数据阶段：

- 计算标准差σ：若σ明显高于仪器重复性，样品即为不均匀。

六、一个常见误区

“为什么我这块金子测两次，含量不一样？” 答案往往不在仪器，而在金子本身。表层与内部不一样、焊点和母材不一样、氧化层与打磨面不一样——这些都是物理差异，而非测量误差。

七、结语

均匀性不是检测条件之一，而是检测能否成立的前提。XRF之所以精准，是因为我们假设——被测区域的每一粒原子都是一致的。若这点不成立，所有计算都将失去意义。

Pureray Tip：在每一次检测之前，请先问自己一个问题：“我的样品，真的均匀吗？”
