1. 引言： 当客户说“银镀K金”，真相并不止于此

在珠宝与电镀行业，最常见的检测请求莫过于：“帮我看看这是不是银镀K金，金层多厚？”但每个检测工程师都清楚，这句话的背后往往隐藏着复杂的电镀结构。所谓“银镀K金”，可能包含多层金属、防扩散层或合金层，而对传统XRF经验算法而言，这几乎是一个“无解题”。它可以测出金，却无法看懂整个体系。

因为传统算法靠“拟合”经验，而不是理解物理。

上一篇《真FP算法在贵金属检测中的典型应用场景》，算是真FP算法的牛刀小试，本篇我们将彻底展示真FP算法的实力。

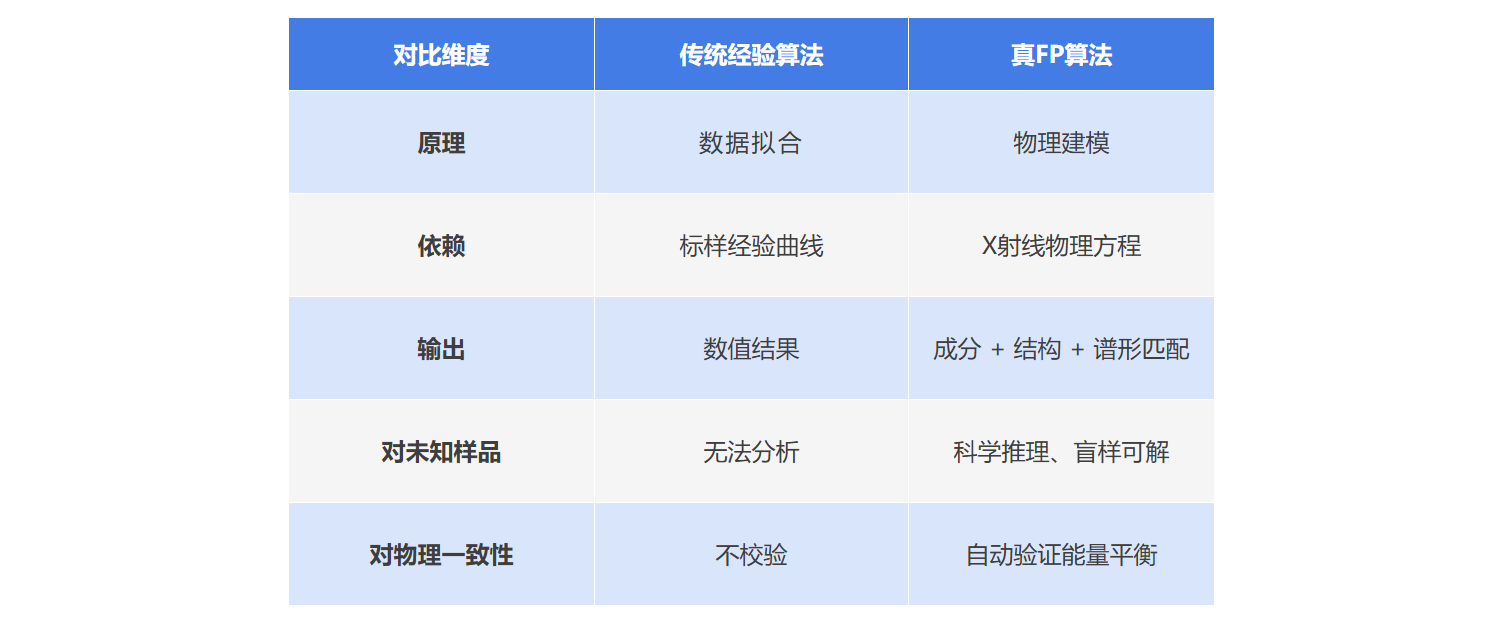

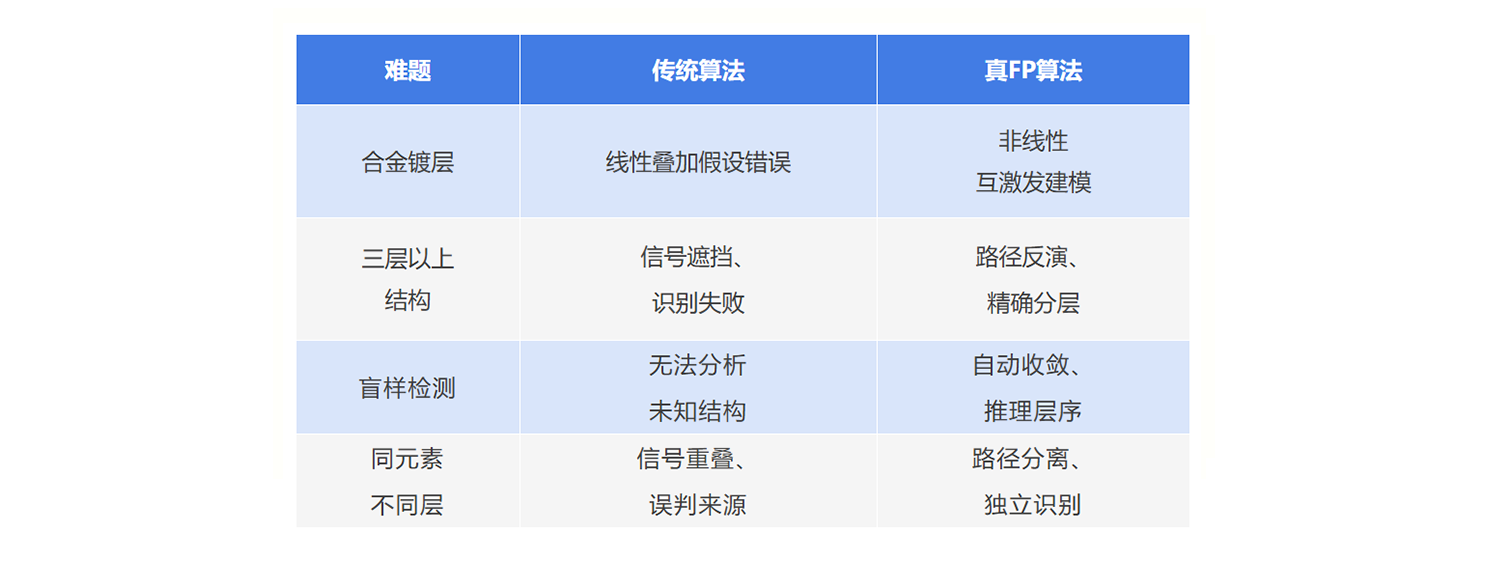

我们先简单看看传统XRF经验算法和真FP算法的对比：

2. 盲样来袭：客户只告诉我们“银镀K金”

盲样来袭！一位的做饰品的客户送来一批样品，拜托我们帮忙检测下。送货单上客户只告诉我们四个字：“银镀K金”。

他们用别家的仪器测的厚度结果和供应商电镀厂的数据总是对不上。

3. 真FP算法登场： “推理出样品结构”

我们没有其他任何事先信息，只知道是个银镀K金。

没有具体层数、没有成分，也没有厚度参考。

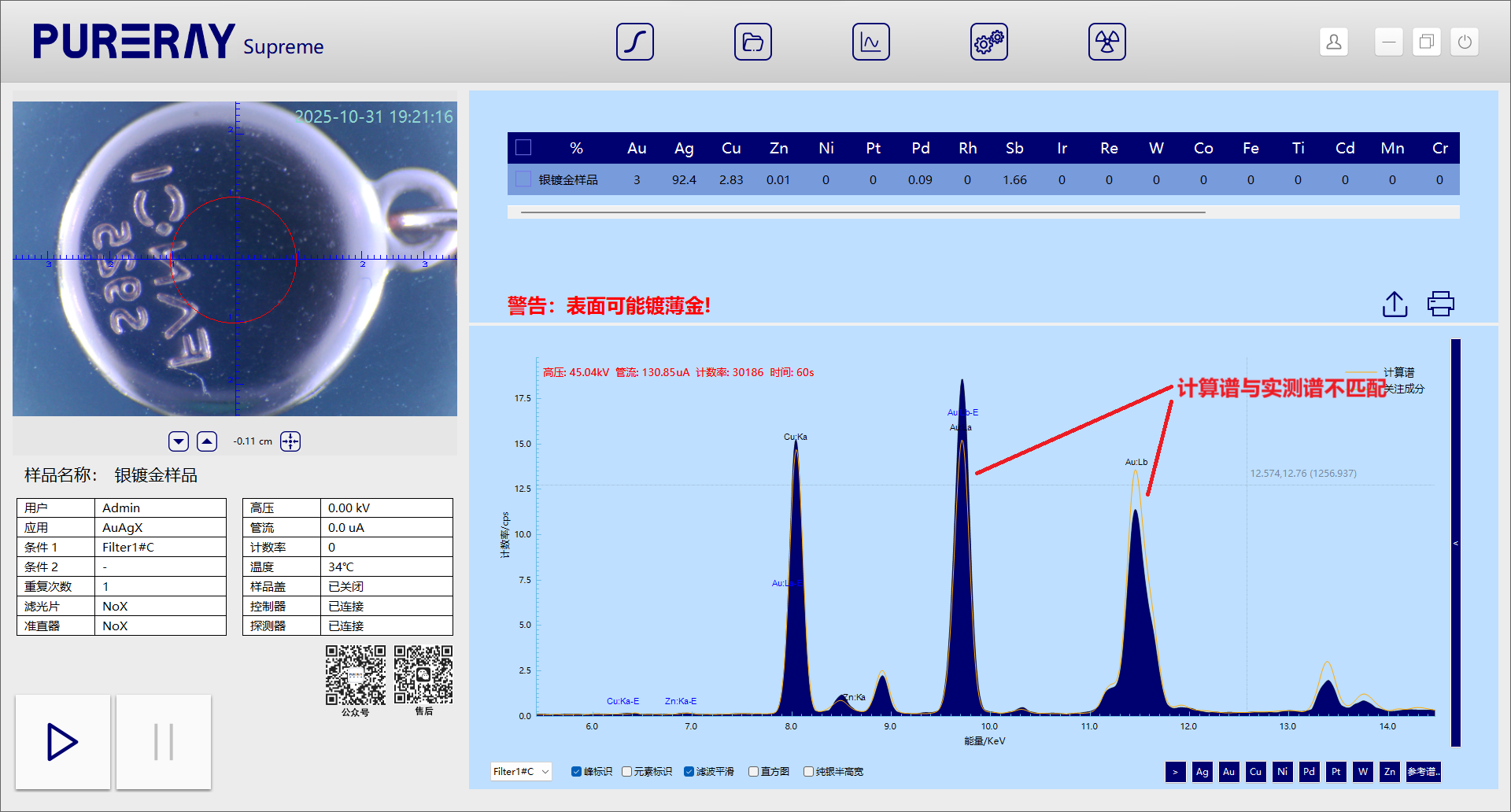

3.1. 选择合金曲线AuAgX粗测：

如果所得，我们看的出样品中含有6个元素成分：金、银、铜、锌、钯和锑。同时我们看到计算谱和实测谱不匹配，尤其是金的特征峰Au:La和Au:Lb. 所以其必然是一个多层结构（镀层）。

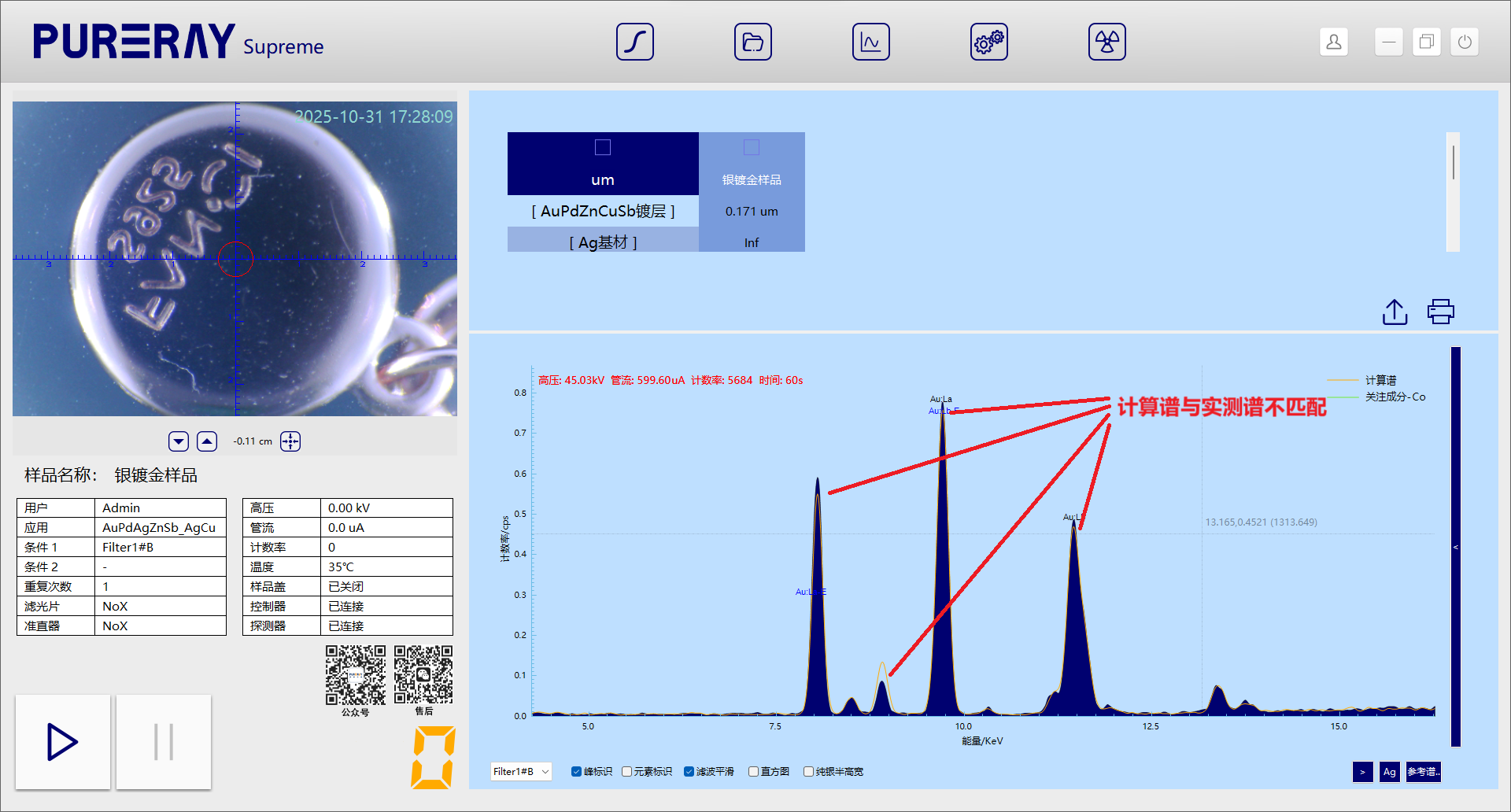

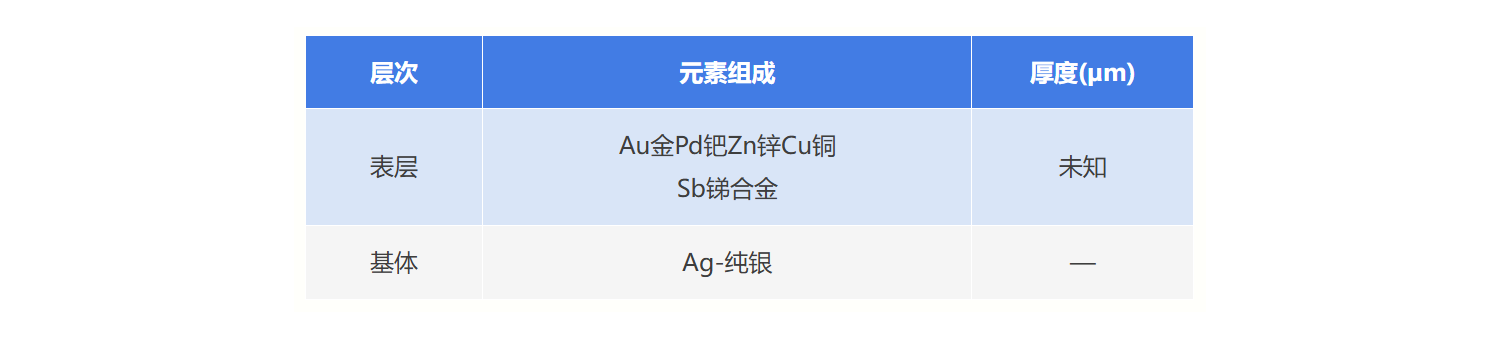

3.2. 我们假设样品是个两层结构

我们从上图可知，计算谱和实测谱依然不匹配。

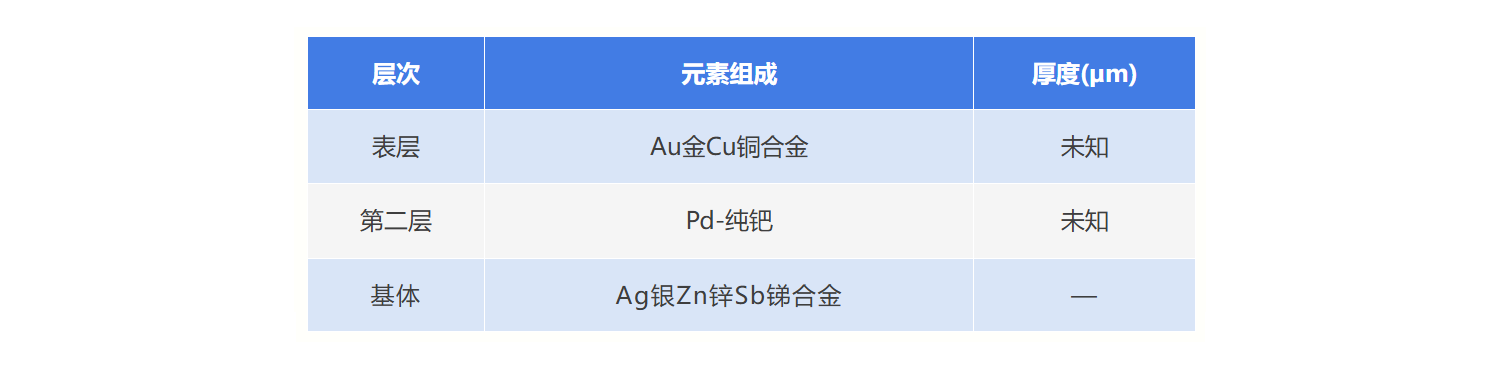

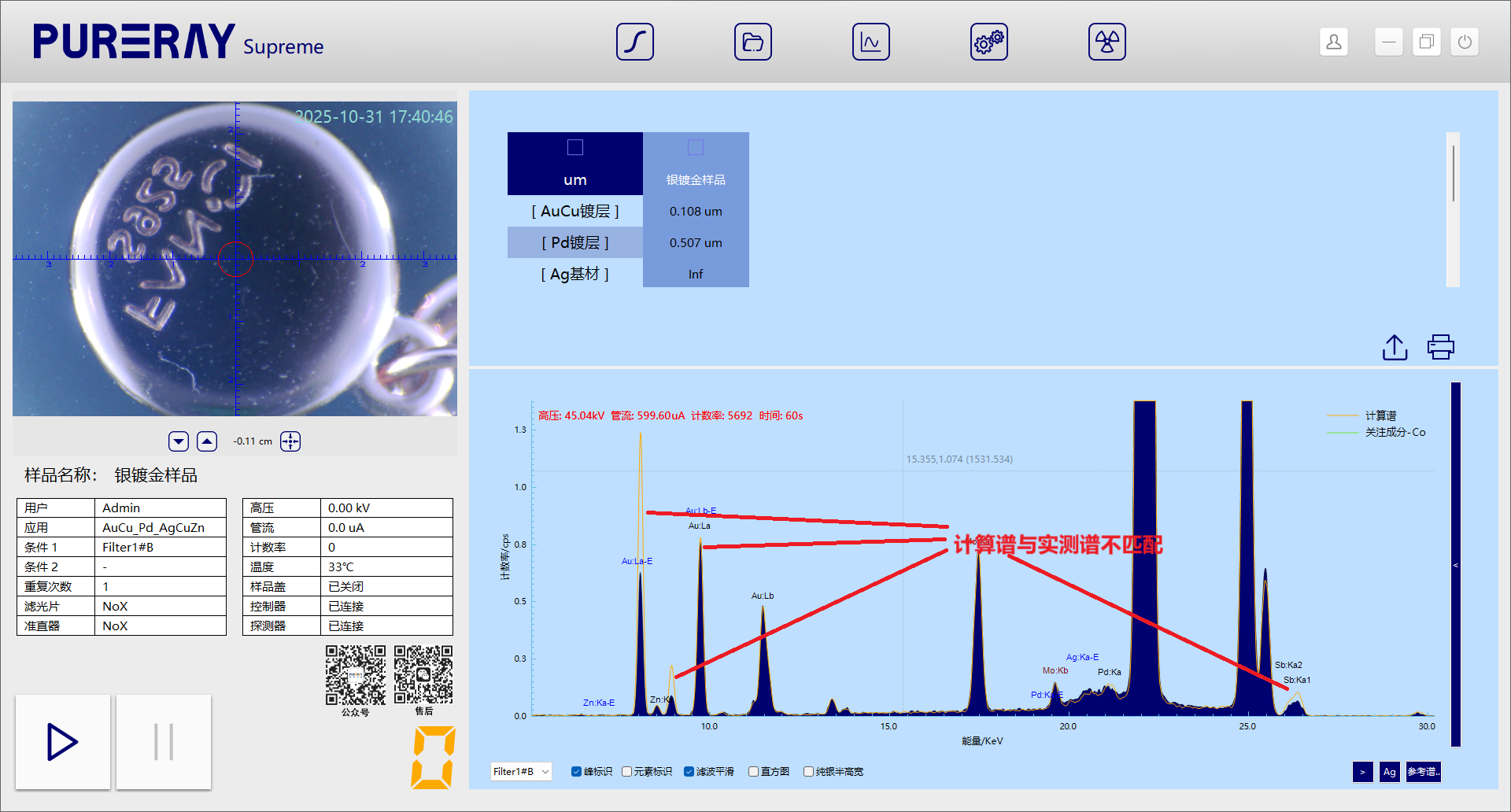

3.3. 继续假设

依然出现计算谱与实测谱不匹配。且我们观察到铜峰过高的问题，因此基材里应该含铜。

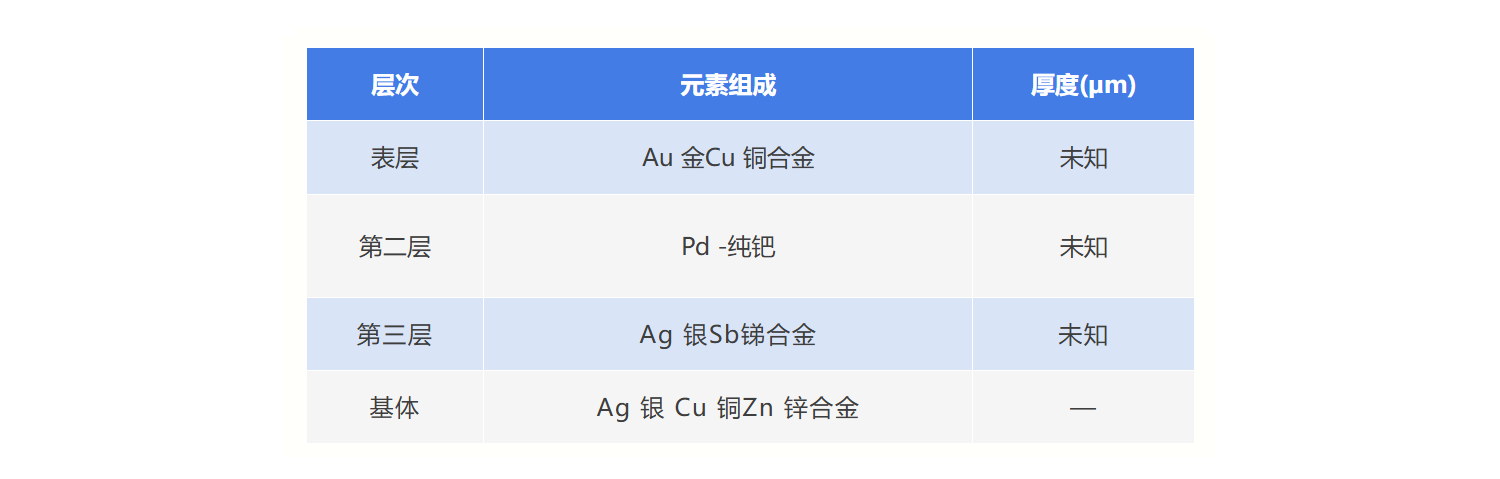

考虑到行业特性，925银会在表面镀一层纯银的特点，假设：

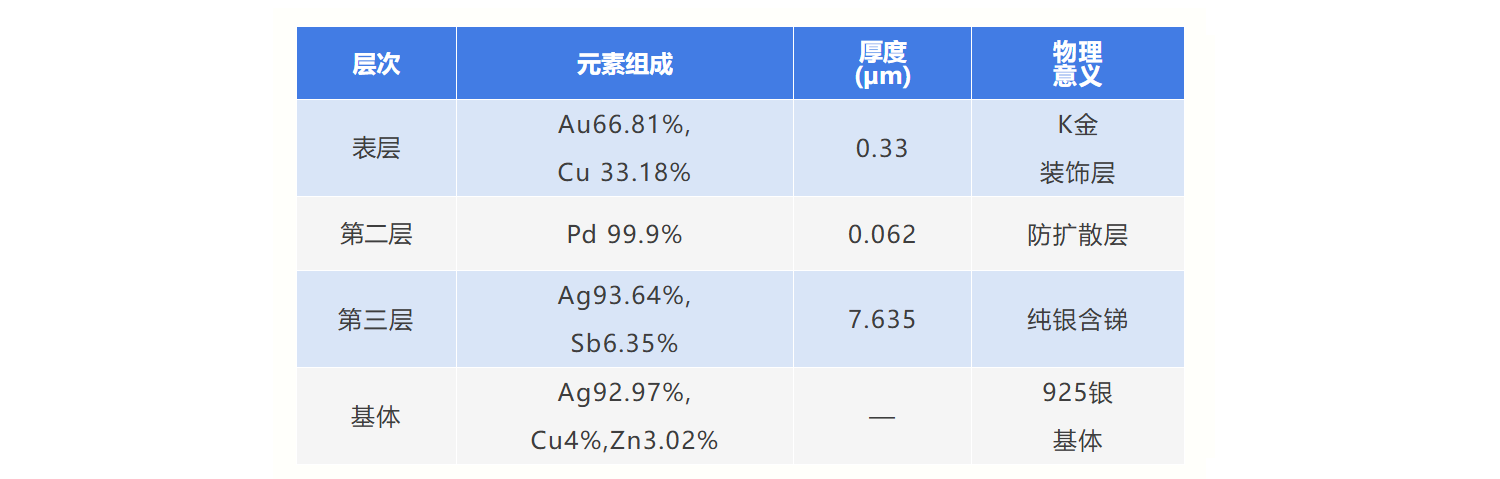

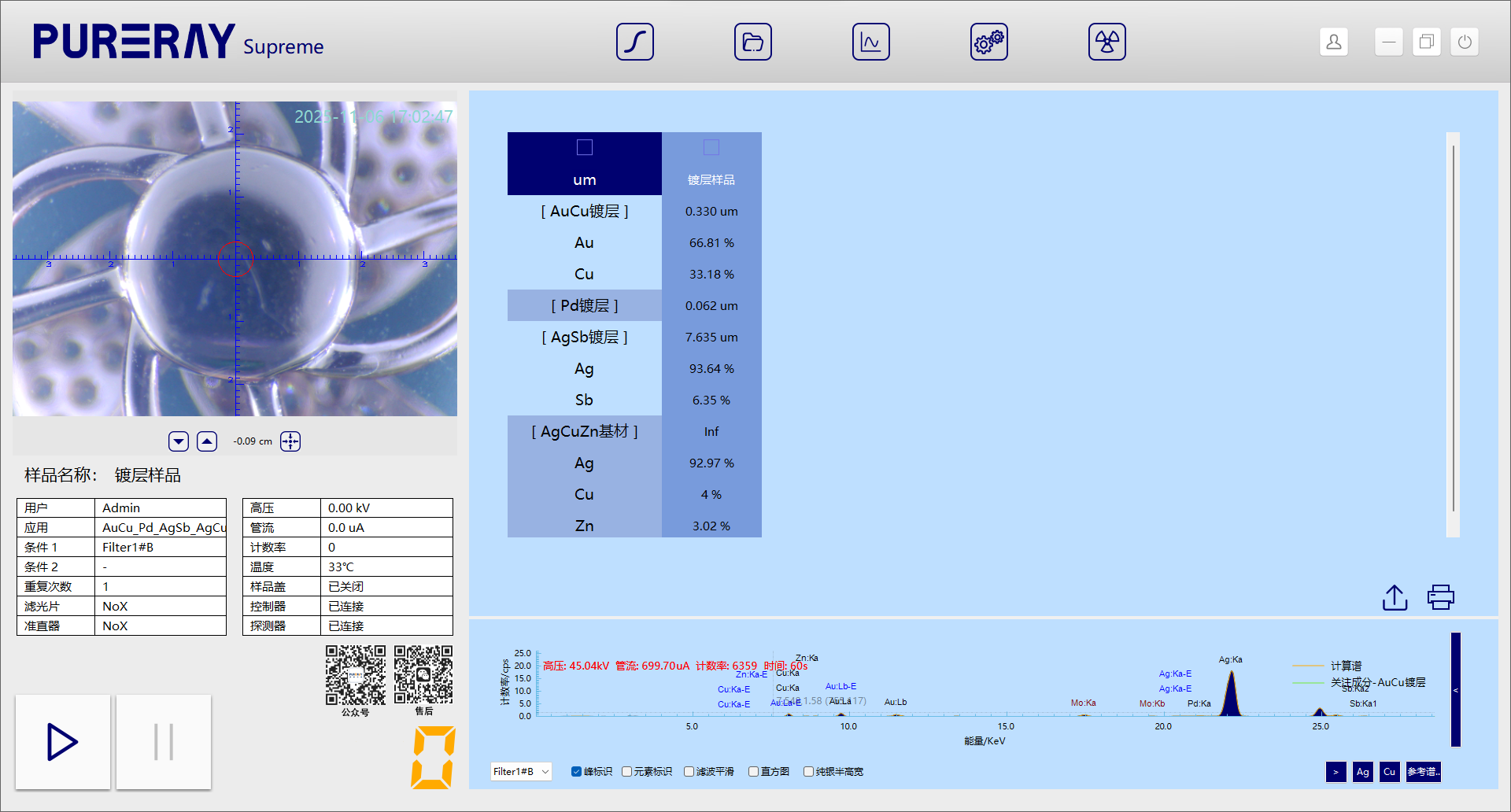

基于以上模型，计算谱与实测谱的残差相对值最小，且谱形十分匹配。这里有个小细节锑Sb这个元素，只能在第三层才能匹配，说明电镀中用的“纯银”银浆不纯。

我们把结果告知客户，客户的电镀供应商难以置信。

客户说：“我只告诉你是银镀K金，你怎么知道是925银镀了纯银，而且还知道银层里有锑Sb？”

我笑着说：“不是我知道，是算法自己推理出来的。”

4. 对传统XRF而言，该样品的四大检测难题

4.1. 合金镀层

对传统XRF而言，即便告知该样品的物理结构，其也面临一个非常尴尬的境地，因为很难制作合适的标样。我们以层金铜合金为例，经验算法既要制作成分标样，还要制作不同厚度的合金镀层标样，才能尽可能的测准。而且还不能同时给出厚度和成分结果。

经验算法记得谱线，FP算法理解物理。

4.2. 多层结构的信号屏蔽

中间那层钯，是信号的“黑洞”。

Pd对X射线吸收极强，几乎屏蔽掉了基材里的锌的特征峰。

传统算法无法识别这类“中层遮挡”结构，

只能输出一个虚高的金层厚度。

FP算法不同——

它在计算中完整模拟了光子的激发、吸收与背散射路径，

传统算法看到两层信号，FP算法理解多层结构。

4.3. 盲样检测的推理

整个分析过程中，我们依据计算谱和实测谱的不匹配（残差值），以及贵金属饰品的工艺特点快速推断出其四层结构。从“未知”走向“确定”。

传统算法需要“见过”，

FP算法只需要“理解”。

4.4. 同元素不同层的“银、铜信号之谜”

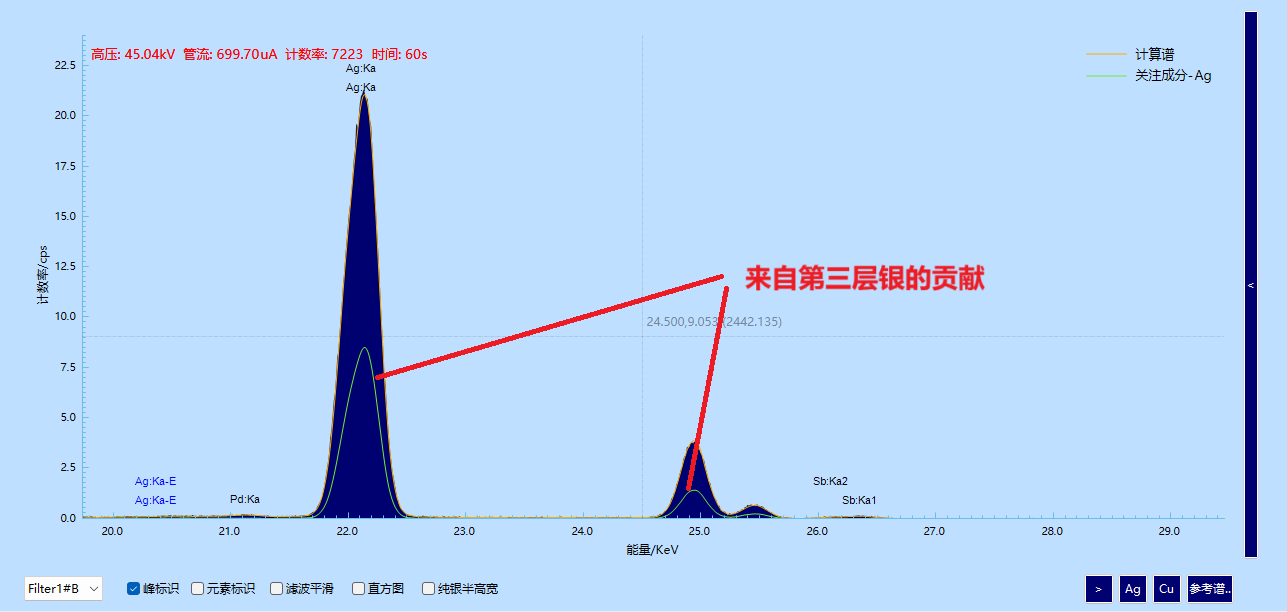

最令人震撼的部分在于谱形中出现了两条银的Kα峰以及两条铜的Kα峰。

客户问："不是同一种银吗？为什么算法给了两个Ag？"

这是传统算法永远无法解释的现象。

FP算法的光子路径模型揭示真相：

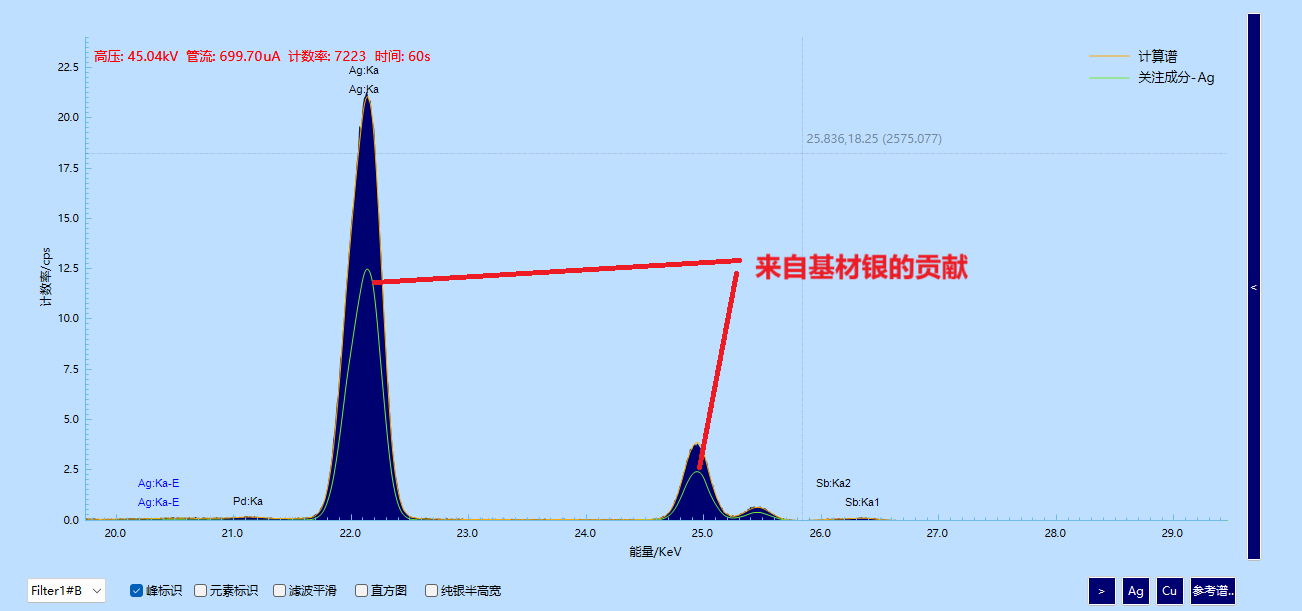

● 一部分银信号来自基体925银（直接激发）；

● 另一部分来自上层银层（背散射再激发）。

两种银信号只有通过物理计算才能区分。

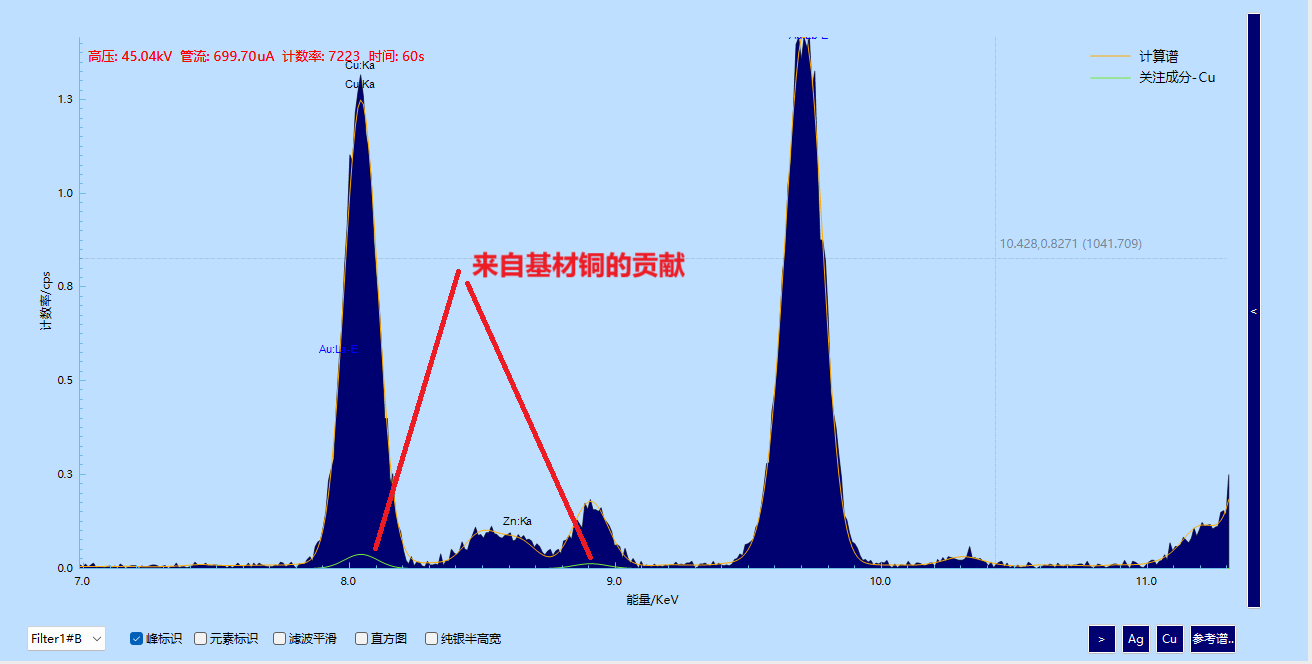

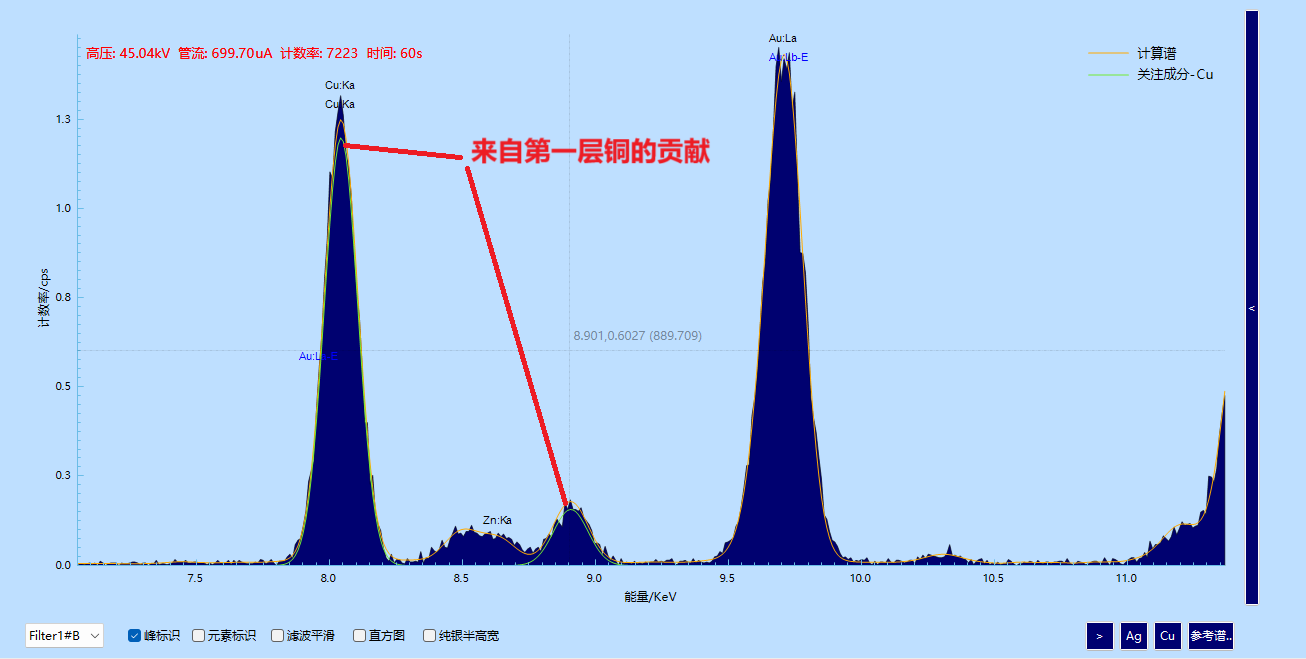

我们注意到银、铜两个元素都出现在了不同层，其中银同时出现在基材和第三层，而铜同时出现基材和层。对传统经验算法而言，它永远不知道一个元素的特征信号来自哪一层。

经验算法看到的是一个峰，

FP算法理解的是两条路径。

客户看完报告后沉默了一下，说："以前的仪器告诉我‘这件首饰镀金’，你们的算法告诉我‘有几层、厚多少、每层有哪些元素，含量多少’。"

结语：一次检测，解决四大难题

这个样品同时验证了真FP算法在工业镀层检测中的四大突破：

真FP算法不是“测得准”，而是“看得懂”。

谱睿真FP算法——一次检测，看清所有层。
