案例背景
最近在国内及东南亚部分珠宝零售市场中，以低K金冒充高K金的现象逐渐增多。K金中的“K”代表黄金纯度，18K金含金量约75%，14K金含金量约58.5%。一些标注为18K金的饰品，经过测金仪检测后发现，仅表层为18K金，内部实际为14K金。

样品情况

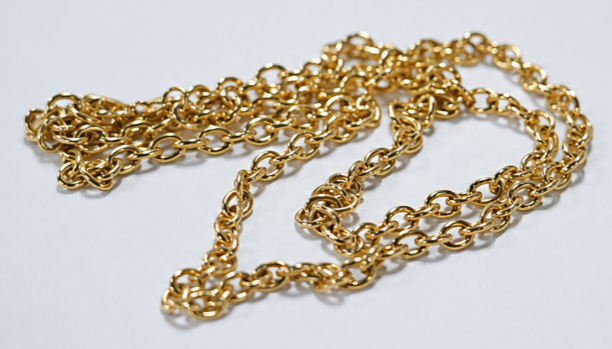

近日，我司收到一条K金项链样品，客户委托对其实际结构与含金量进行检测分析。链条较细，表面颜色与光泽均符合18K金的典型特征，但仅凭外观难以判断是否存在低K冒充高K的情况。

初步检测

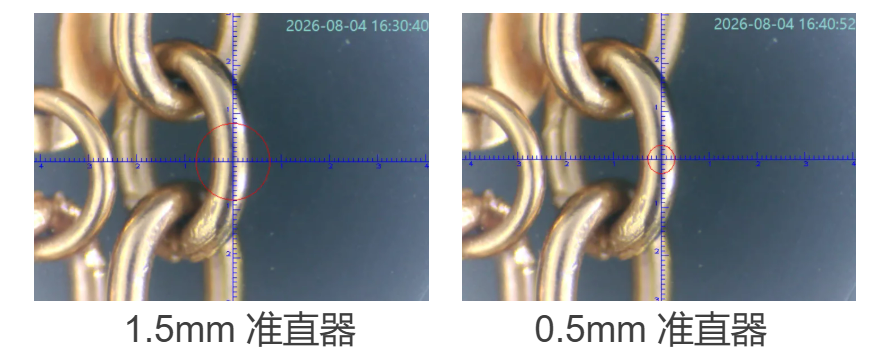

检测时，我们先使用多功能光谱仪S6对样品元素进行快速识别。由于链节比较细，我们把测试光斑的直径调到0.5mm，方便对准检测位置。

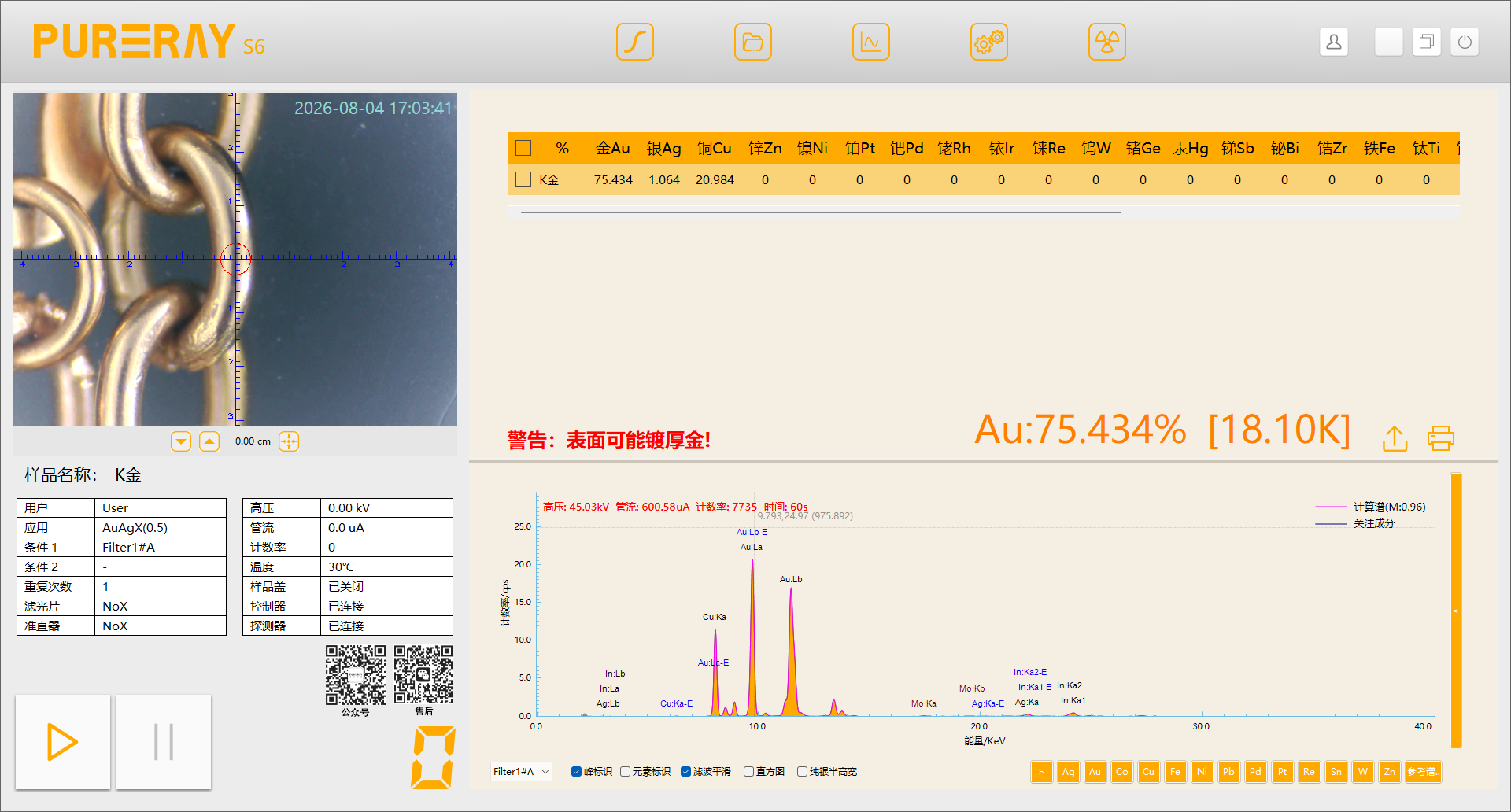

检测结果显示，该样品表面成分接近18K金，同时触发镀金警告，提示样品可能存在外层18K金、内部其他材质的情况。

图谱解析

S6会根据检测结果生成实测谱图，并与真正18K金的理论数据进行对比。正常情况下，18K金样品的实测谱（橙色曲线）应与理论谱（紫色曲线）基本重合；如果样品“表里不一”，比如“表层18K金、内部14K金”，两条曲线就会出现明显差异，这时仪器就会发出镀金警告。

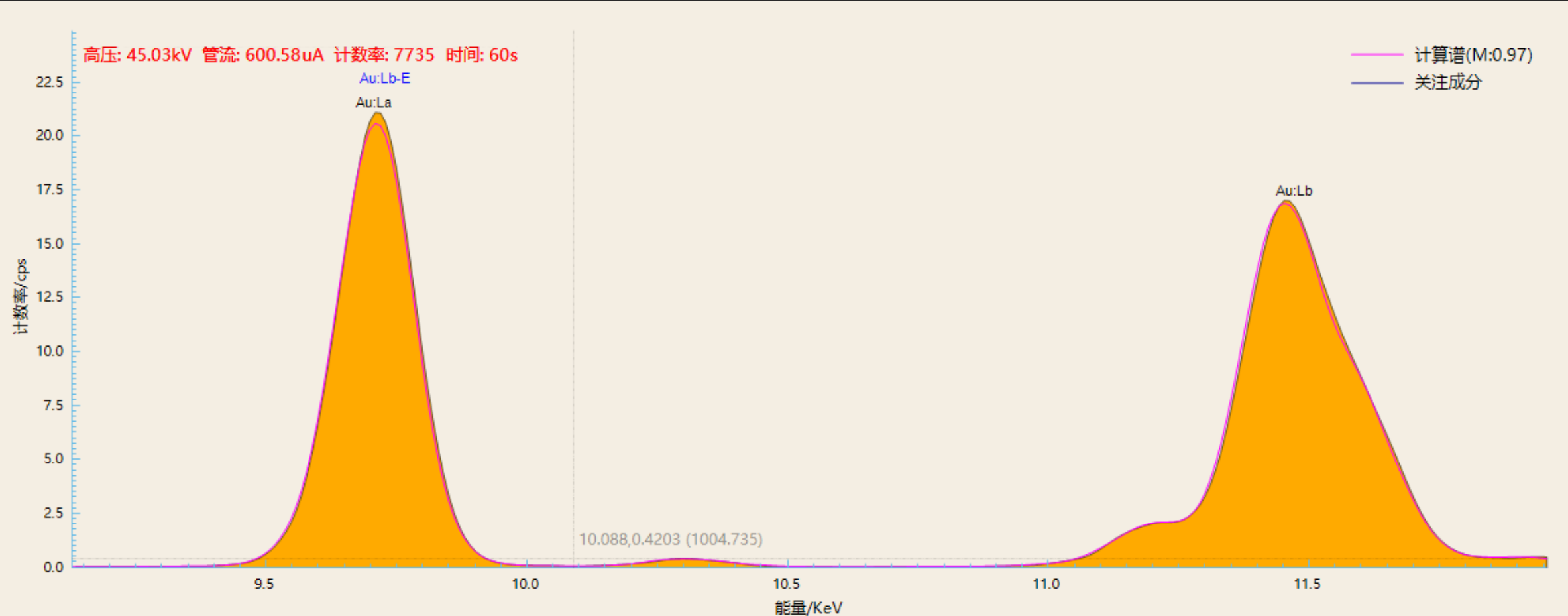

金峰

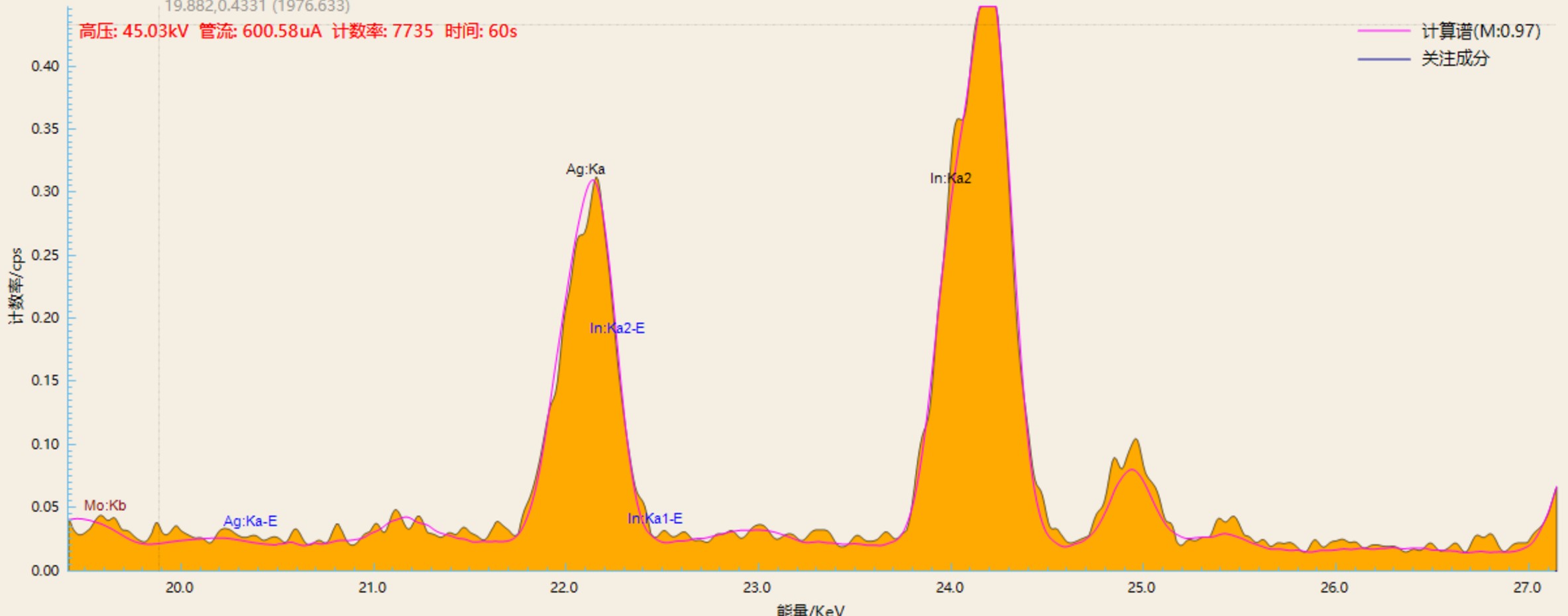

银峰

结构验证

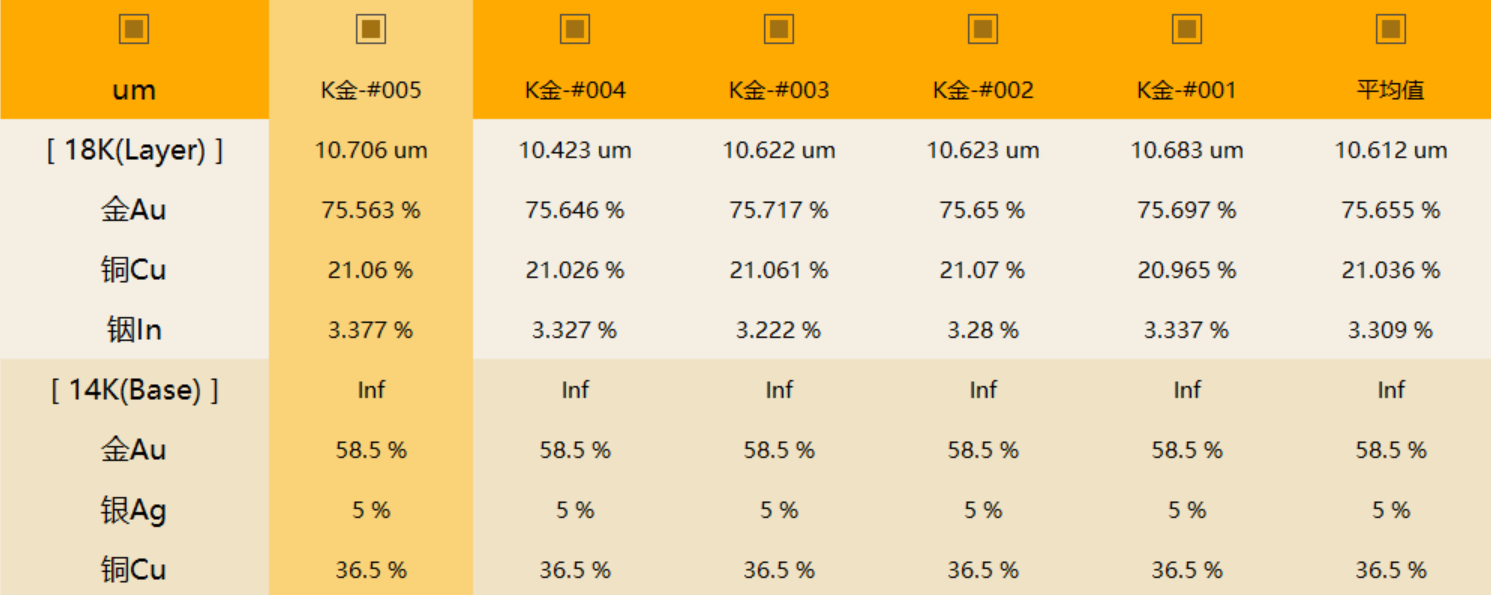

为了进一步确认样品的真实结构，我们随后使用S6镀层测厚功能进行镀层分析。由于样品链节较小，检测时选用0.5mm准直器，使测试光斑更适配细小样品，提高检测准确性。检测结果显示，该样品实际为“14K金基材+18K金镀层”的结构，即外层为18K金，内部主体仍为14K金。其中，基材含金量为58.5%，也就是14K金。

同时，这证实了S6的镀金警告并非误报，而是准确识别出了“低K冒充高K”的分层结构。

面对日益复杂的低K冒充高K现象，具备镀层识别能力的XRF检测设备能够帮助检测人员快速发现异常，为珠宝门店、回收商及检测机构提供更加准确、可靠的检测结果。
