1. 贵金属检测的技术挑战

贵金属分析是XRF技术最重要的应用领域之一。在珠宝检测、贵金属回收以及贵金属精炼行业中，XRF被广泛用于快速检测材料的元素组成与纯度。然而，与普通金属材料相比，贵金属体系具有几个显著特点：

1.1.元素能量接近

许多贵金属元素属于高原子序元素，其特征X射线能量非常接近。例如：

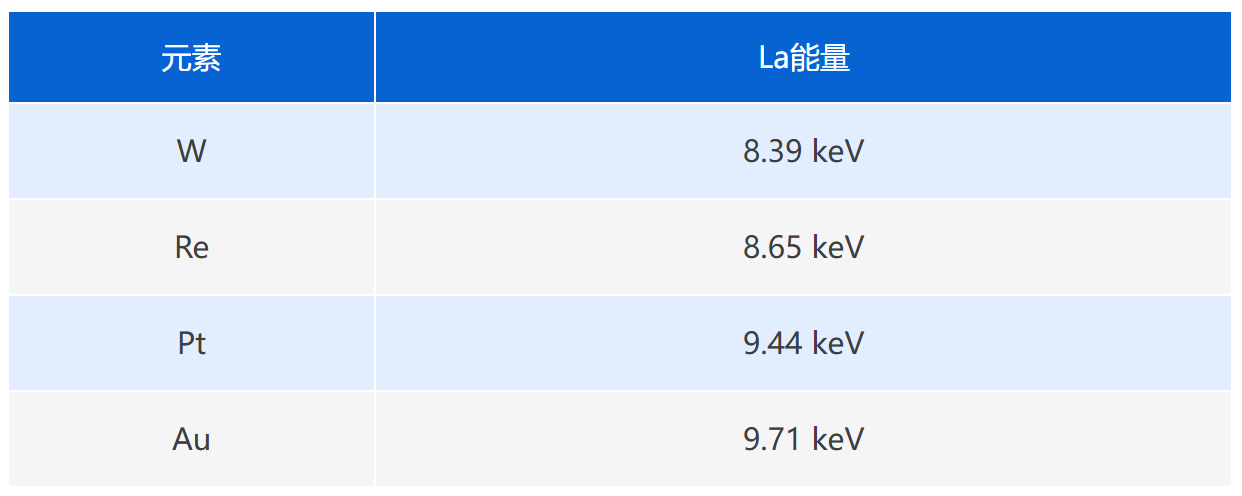

这些元素之间的能量差通常仅为：200–300 eV，如果探测器分辨率不足，这些谱峰可能发生重叠，从而影响元素识别与定量分析。

1.2.合金体系复杂

现代贵金属材料往往不是单一元素，而是多种金属的合金，例如：

●  Au–Cu–Ag 合金（K金）

●  Pt–Ir 合金

●  Au–Pt–Pd 合金

以黄金里杂质铜为例，因为Au:La的逃逸峰Au:La-E,恰好与Cu:Ka高度重叠，我们看看SIPIN仪器和FSDD仪器的谱形：

SIPIN仪器谱形

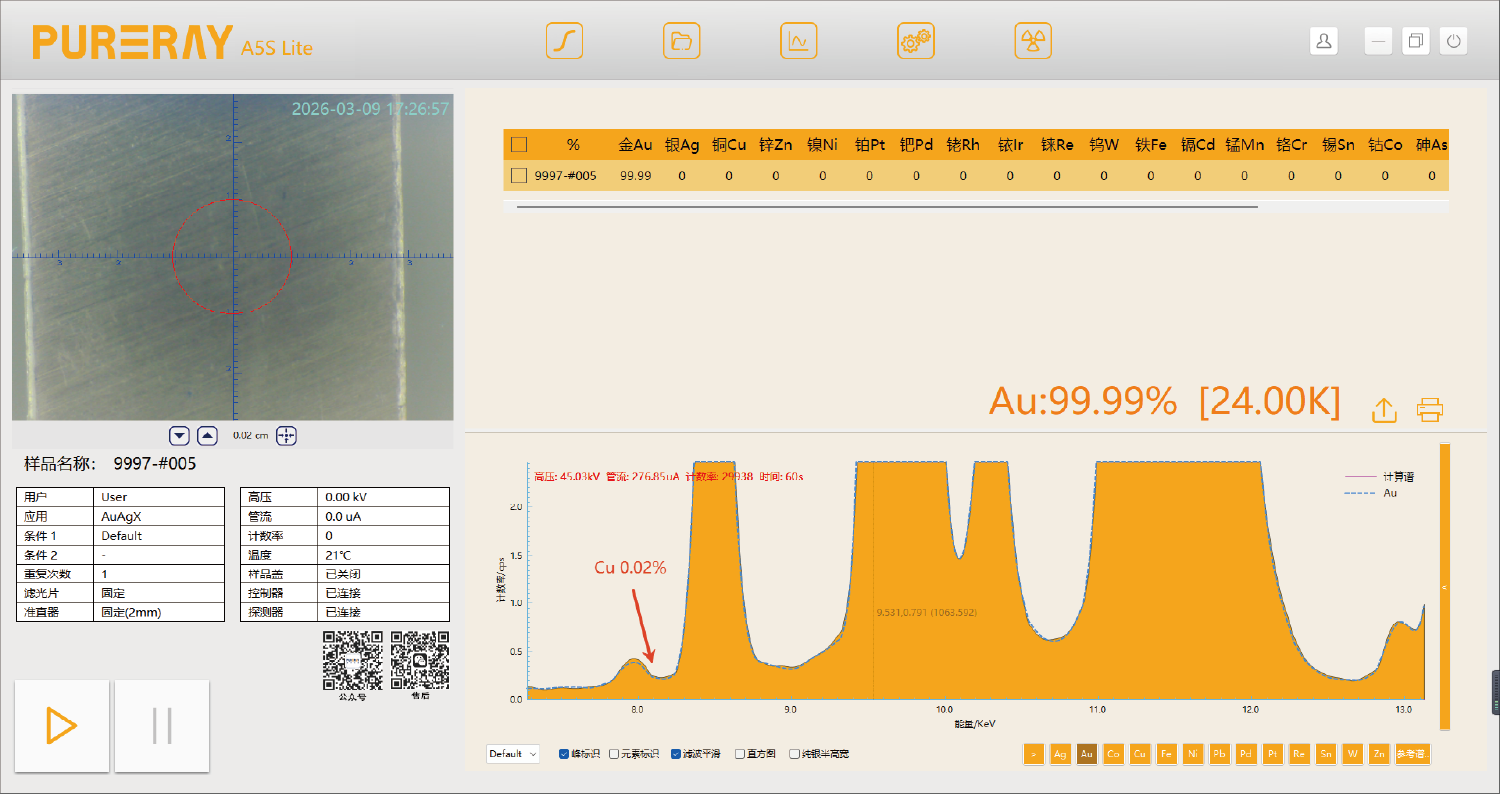

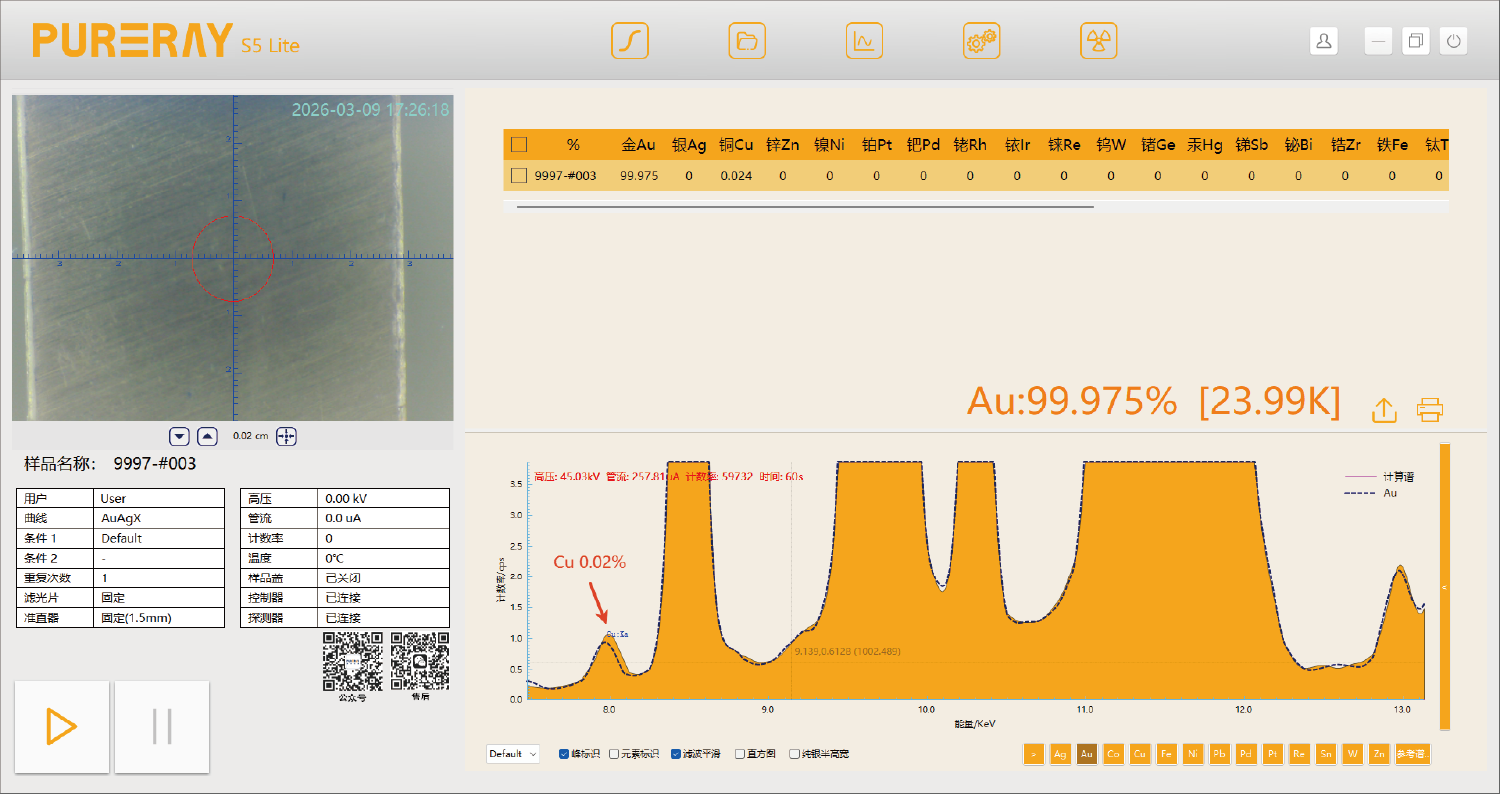

FSDD仪器谱形

0.02%的微量铜完全无法被SIPIN仪器识别到，而FSDD仪器可以有效识别到铜的特征峰。

1.3.对精度要求极高

在珠宝行业中，金含量的差异往往只有：0.01% – 0.2%因此检测仪器必须具有：

●  高稳定性

●  高重复性

●  高分辨率

2.能量分辨率对贵金属检测的重要性

在贵金属检测中，能量分辨率直接影响：

●  元素峰分离能力

●  微量元素识别能力

●  合金定量精度

SDD探测器通常具有：125–140 eV 能量分辨率

相比SiPIN探测器：165–190 eV

更窄的谱峰意味着：

●  更清晰的元素识别

●  更准确的定量分析

3. Au / Re / W 三峰分离

在某些特殊材料体系中，Au、Re、W可能同时存在。

这些元素的特征X射线能量非常接近：

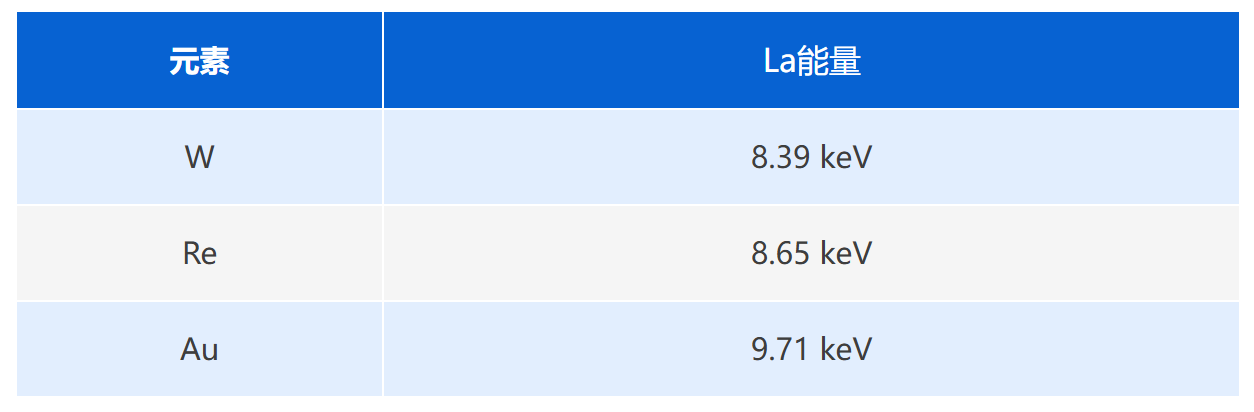

其中：W 与 Re 的能量差仅约 260 eV在低分辨率探测器中，这两个谱峰可能出现明显重叠。而高分辨率SDD探测器能够更清晰地分离这些谱峰，从而提高元素识别能力。

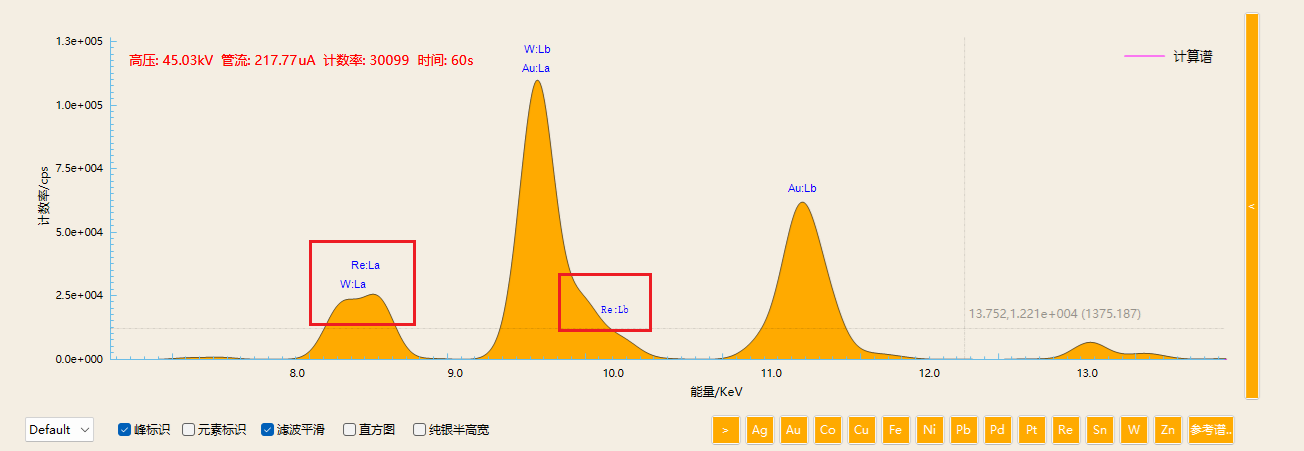

SIPIN谱峰图

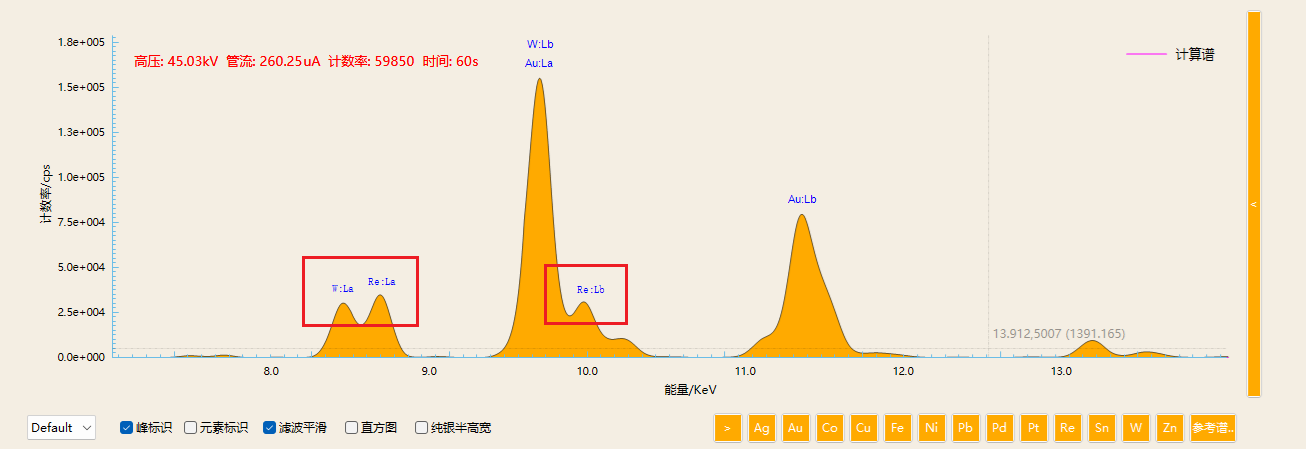

SDD谱峰图

4. 高计数率带来的稳定性

贵金属检测通常需要快速获得稳定结果。

SDD探测器可以支持：>500 kcps 计数率，尤其是FSDD的探测器面积为25mm2,而SIPIN探测器面积为6mm2, 意味着同等条件下，FSDD可以获得几乎3倍的计数率，且FSDD的优势在于高计数率下依然能保持较好的分辨率，而SIPIN探测器在计数率上升后，分辨率却显著下降。

更高计数率意味着：

●  更低统计误差

●  更短检测时间

●  更高重复性

在珠宝门店检测和贵金属回收行业中，这种稳定性尤为重要。以如下K金测试稳定性为例，SIPIN（30000计数率）和FSDD仪器（80000计数率），同一样品的10次稳定性对比：

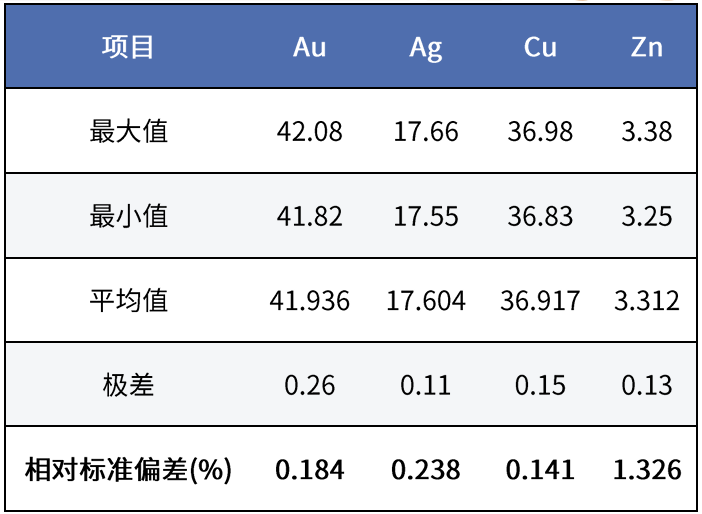

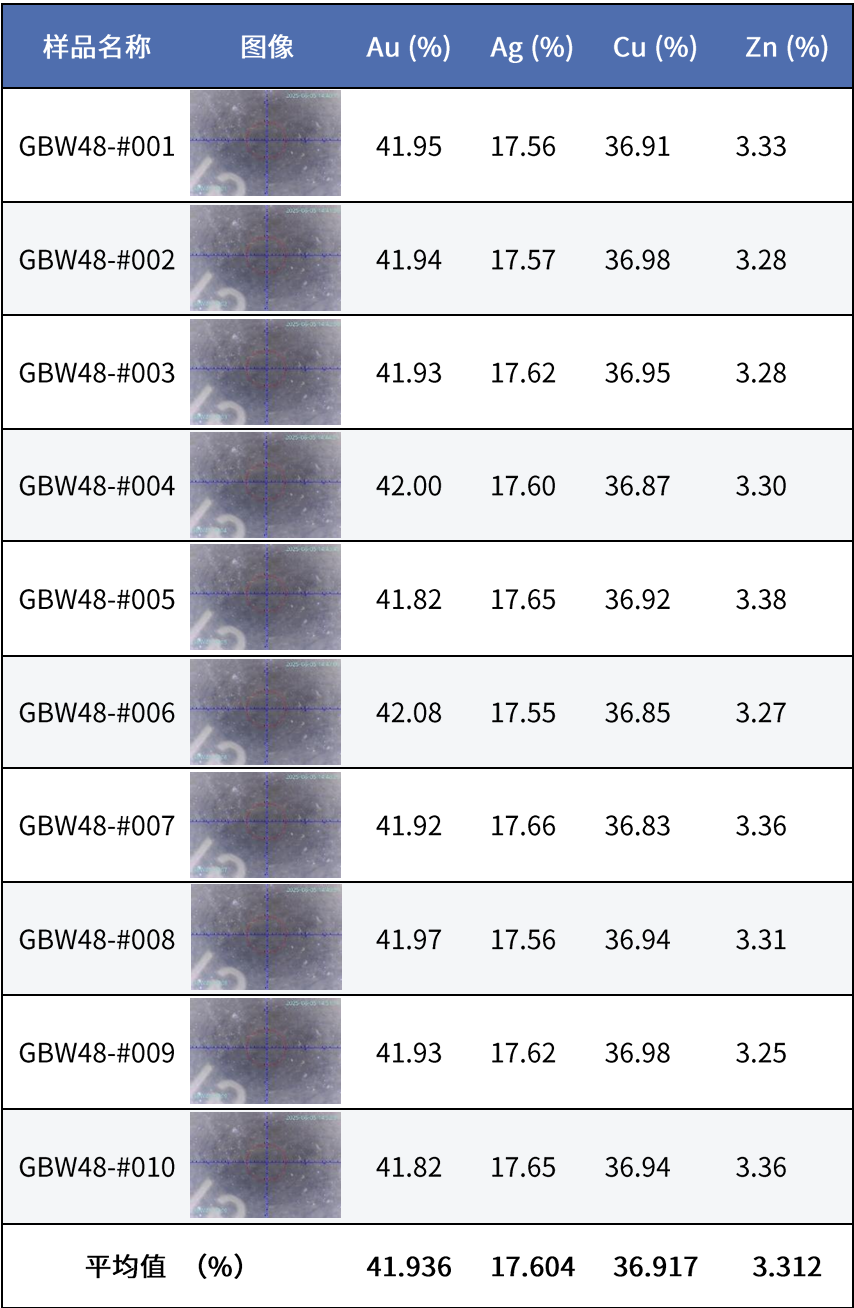

A5SLite ：

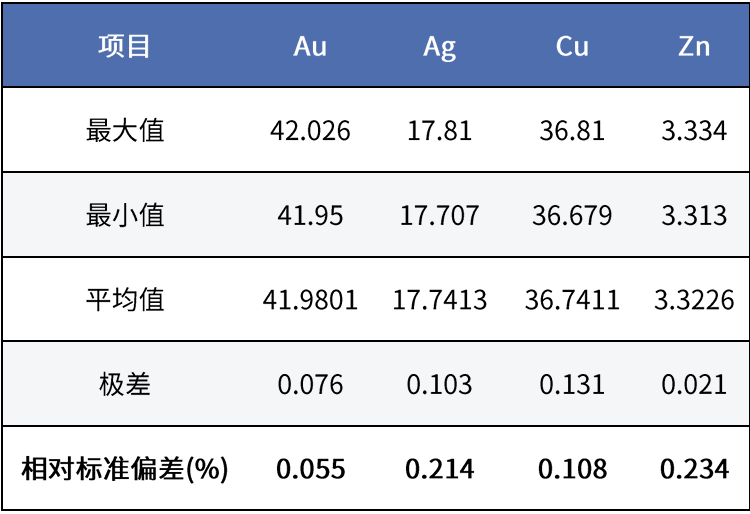

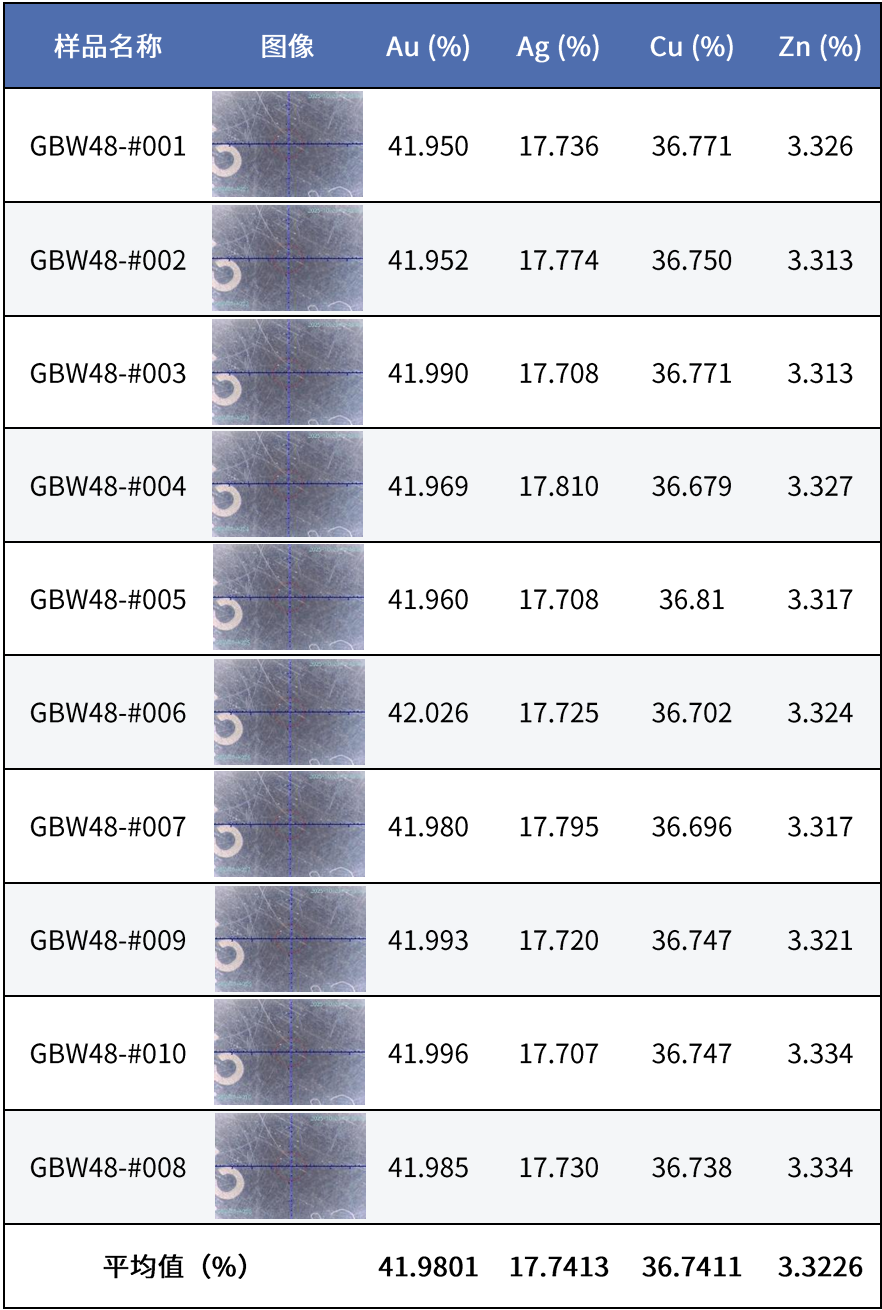

S5Lite :

如果考虑到客户对检测效率的要求，那么在总计数一致的情况下，相同的稳定性，SIPIN仪器需要60秒，而FSDD仪器仅需25秒左右。

5. 应用优势总结

由于其高分辨率和高计数率性能，FSDD探测器在贵金属检测领域具有明显优势。

主要体现在：

更清晰的元素峰分离

● 更稳定的检测结果

● 更高的检测效率

这也是为什么现代高端贵金属XRF仪器越来越多地采用FSDD探测器。
